Beschreibung
Mit dem Schienen- und Oberleitungsschleifwagen sorgen Sie auf Ihrer Anlage für optimale Kontaktverhältnisse, indem Sie zuverlässig entfernen:
- festgebrannte Öl- und Schmutzrückstände
- Ablagerungen durch Haftreifenabrieb
- Oxidationsschichten an Schienen, Mittelleiter und Fahrdraht
Das Ergebnis:
- deutlich längere Betriebszeiten Ihrer Fahrzeuge
- zuverlässige Stromaufnahme über Schiene, Mittelleiter und Oberleitung
- ein störungsfreier und gleichmäßiger Fahrbetrieb

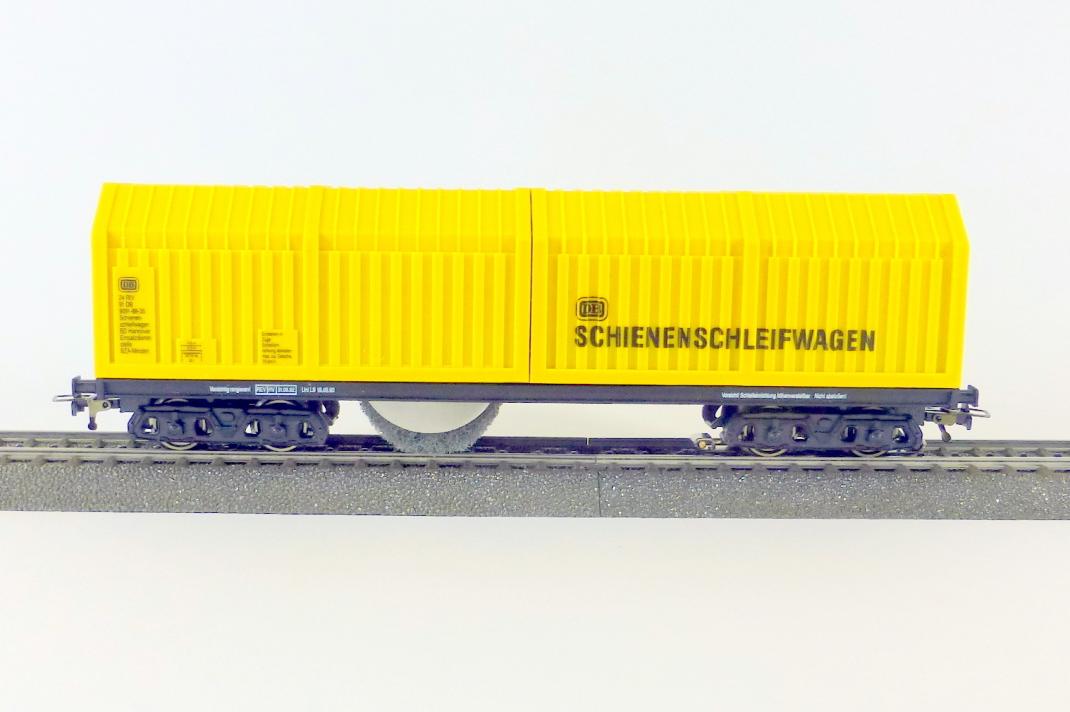

Der vollfunktionsfähige, fahrbare Schienen- und Oberleitungsschleifwagen für alle H0-Gleis- und Steuerungssysteme, wurde speziell zur Beseitigung von festgefahrenen Öl- und Schmutzrückständen an Schiene, Mittelleiter und Fahrdraht entwickelt. Bereits feinste Verschmutzungen am Schienenkopf können zu erheblichen Betriebsstörungen führen.
Durch den Einbau der innovativen und zuverlässigen Reinigungstechnik in ein Schienenfahrzeug können auch besonders unzugängliche Stellen Ihrer Modellanlage wie Tunnelstrecken, Schattenbahnhöfe und fahrdrahtüberspannte Gleisanlagen problemlos gereinigt werden.

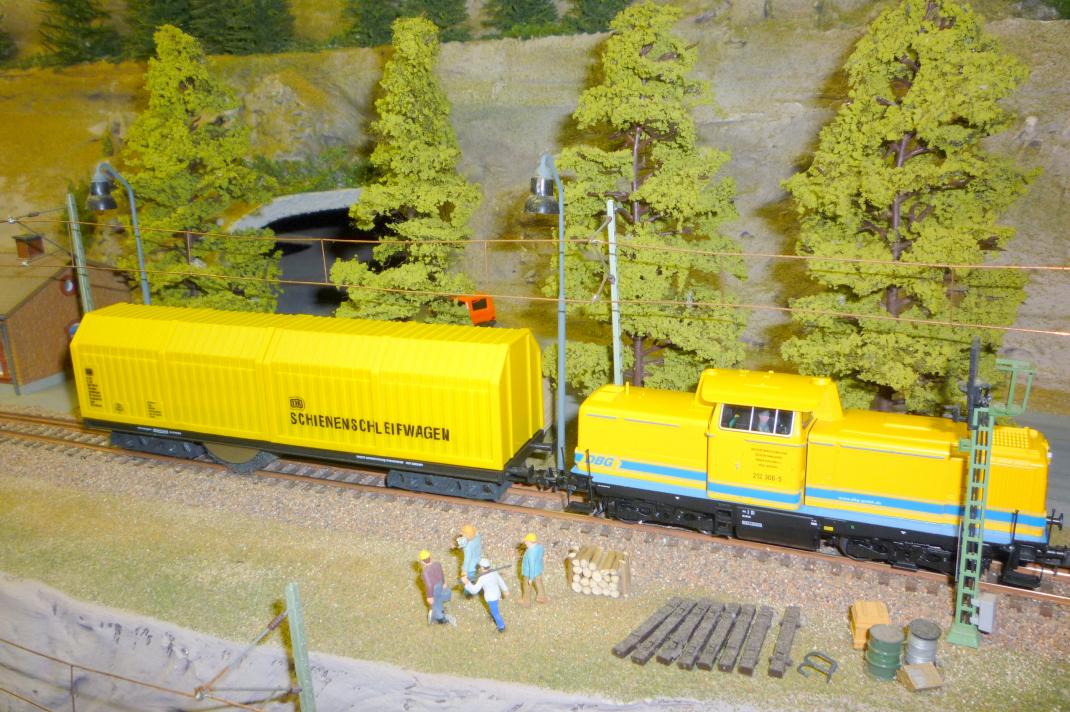

Die wartungsfreien Betriebszeiten Ihrer Schienenfahrzeuge werden deutlich erhöht und eine sichere Stromabnahme von Schiene, Mittelleiter und Fahrdraht wird erreicht. Der Reinigungswagen wird über die Fahrspannung mit Strom versorgt und kann von handelsüblichen Triebfahrzeugen gezogen oder geschoben werden. Er besitzt keinen Antrieb zur Fortbewegung. Das Fahrzeug ist mit Kurzkupplungskinematik, und NEM-Kupplungsaufnahmeschacht ausgerüstet. Die Stromzuführung erfolgt über den 4-Punkt Radkontaktsatz bzw. den Skischleifer am Drehgestell des Wagens. Die Reinigungstechnik wird von einem langlebigen und wartungsfreien Glockenankermotor (Faulhaber1) angetrieben.
Die innovative Steuerelektronik SSF-09 (Automatische Start-/Stopp-Funktion) arbeitet bewegungsorientiert. Wenn der Wagen auf dem stromversorgten Gleis bewegt wird (durch eine Lokomotive gezogen oder geschoben), schaltet sich die Reinigungstechnik automatisch ein. Kommt der fahrende, aktivierte Reinigungswagen zum Stehen (z. B. Signalhalt), schaltet sich die Reinigungstechnik automatisch aus. Der Reinigungswagen kann auf analog und digital gesteuerten Anlagen eingesetzt werden.

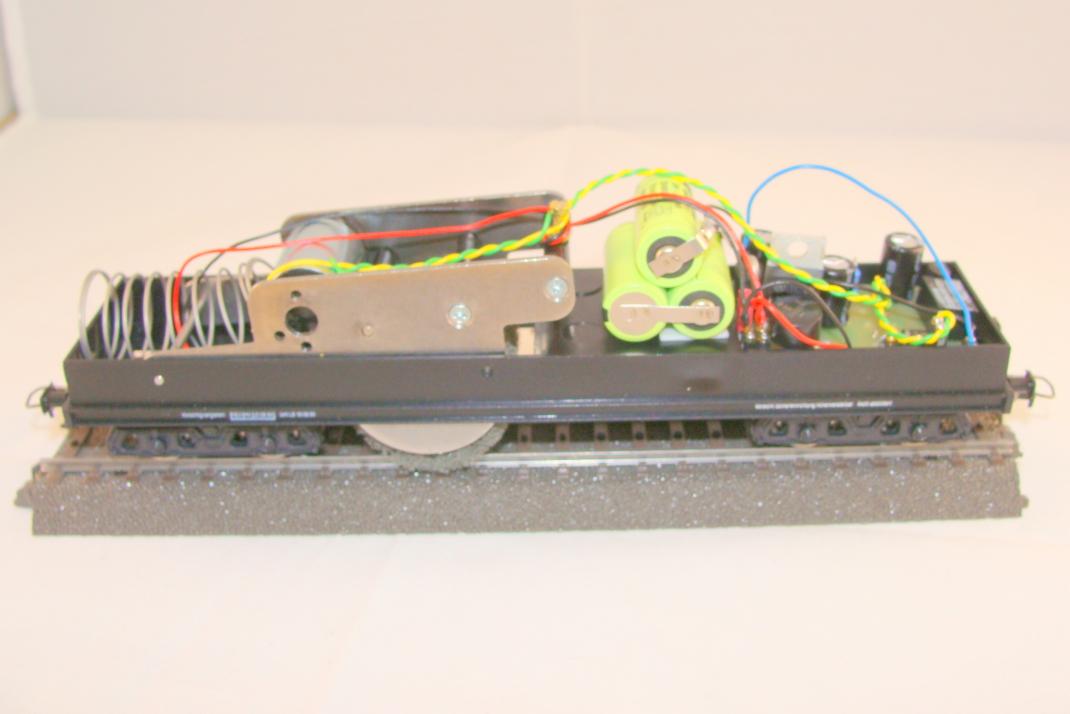

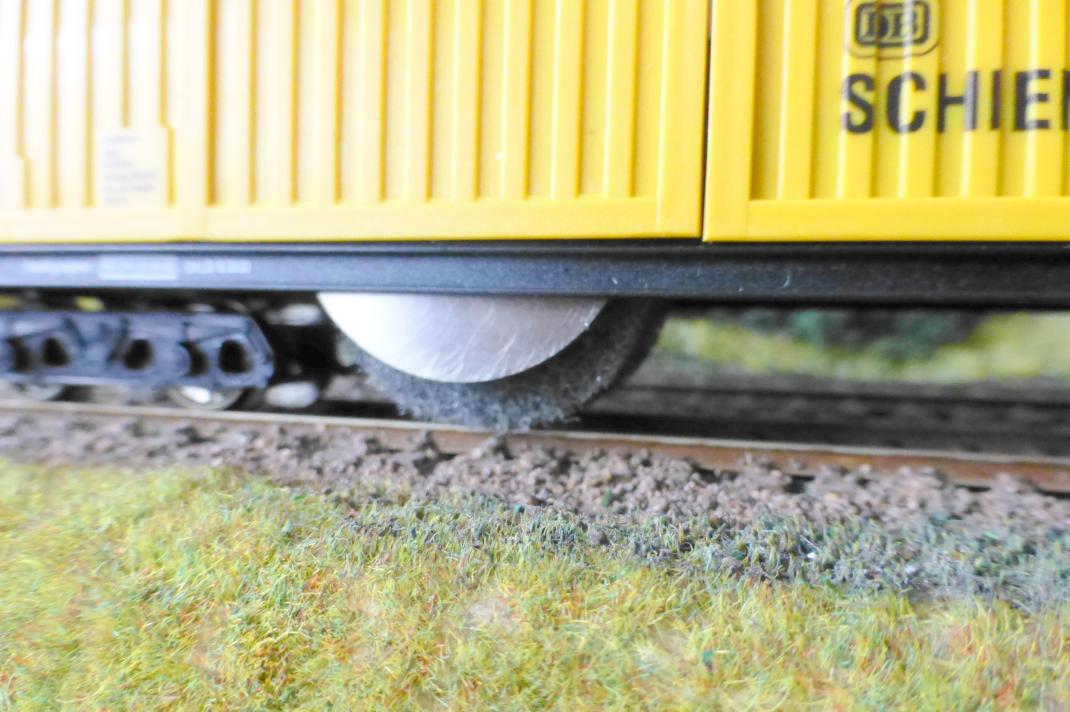

Die im Schleifwagen mitgeführte und über die Gleisspannung geladene Akkustation puffert den Motor der Reinigungstechnik bei Stromunterbrechung an der Schiene (z.B. durch Verschmutzung). Somit erhalten wir dem Schienenschleifwagen seine Reinigungswirkung auch bei kurzen, stromlosen Gleisabschnitten. Die hochtourig getriebene, radial wirkende Reinigungstechnik läuft rotierend über den Schienenkopf (ggf. Mittelleiter oder Oberleitung) und lässt sich über eine Höhenstellschraube justieren. Der Antriebsblock ist einseitig in einem Wagenchassis gelagert und kann somit optimal auf Höhenunterschiede im Gleisverlauf reagieren.

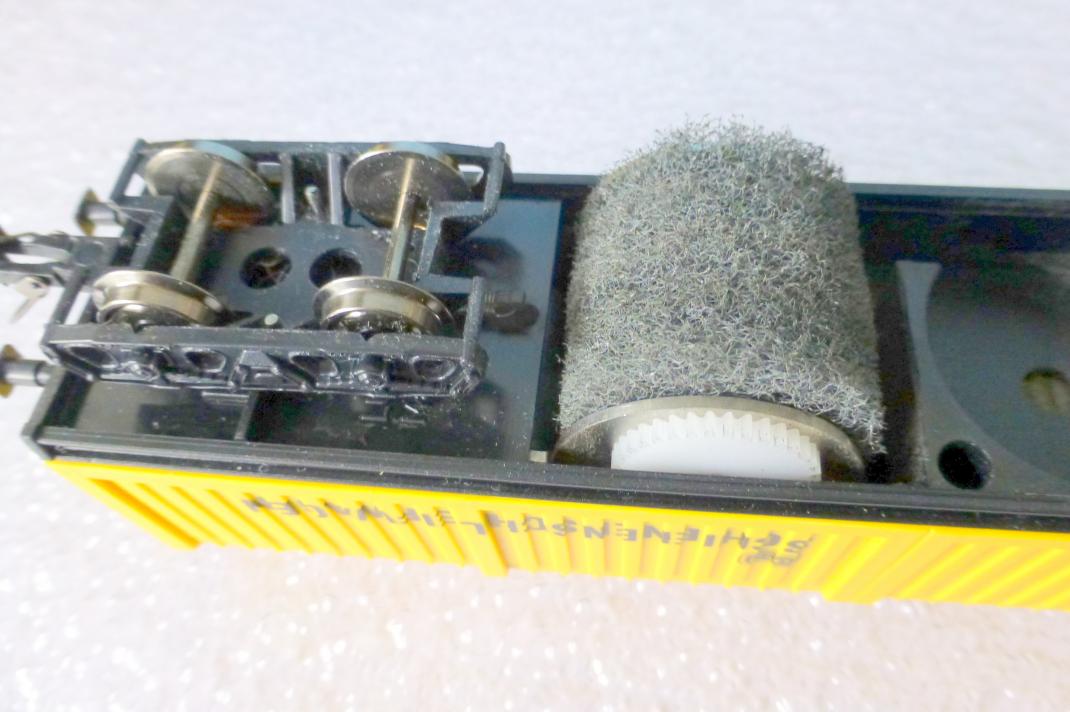

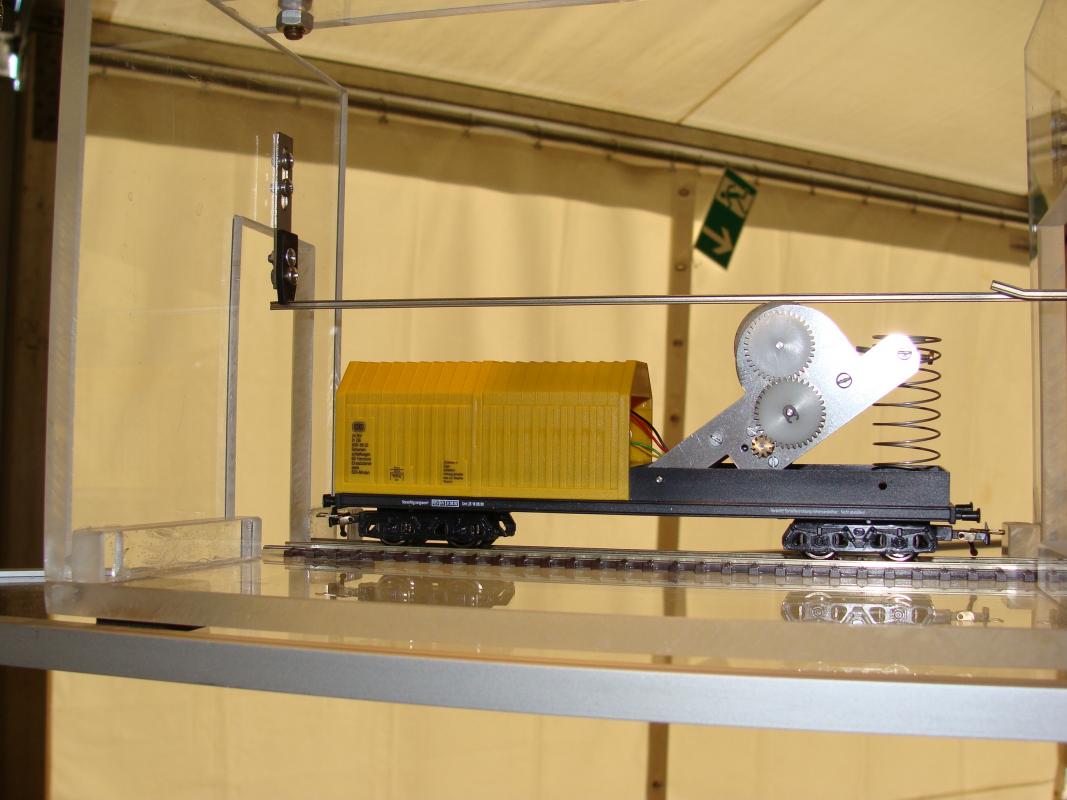

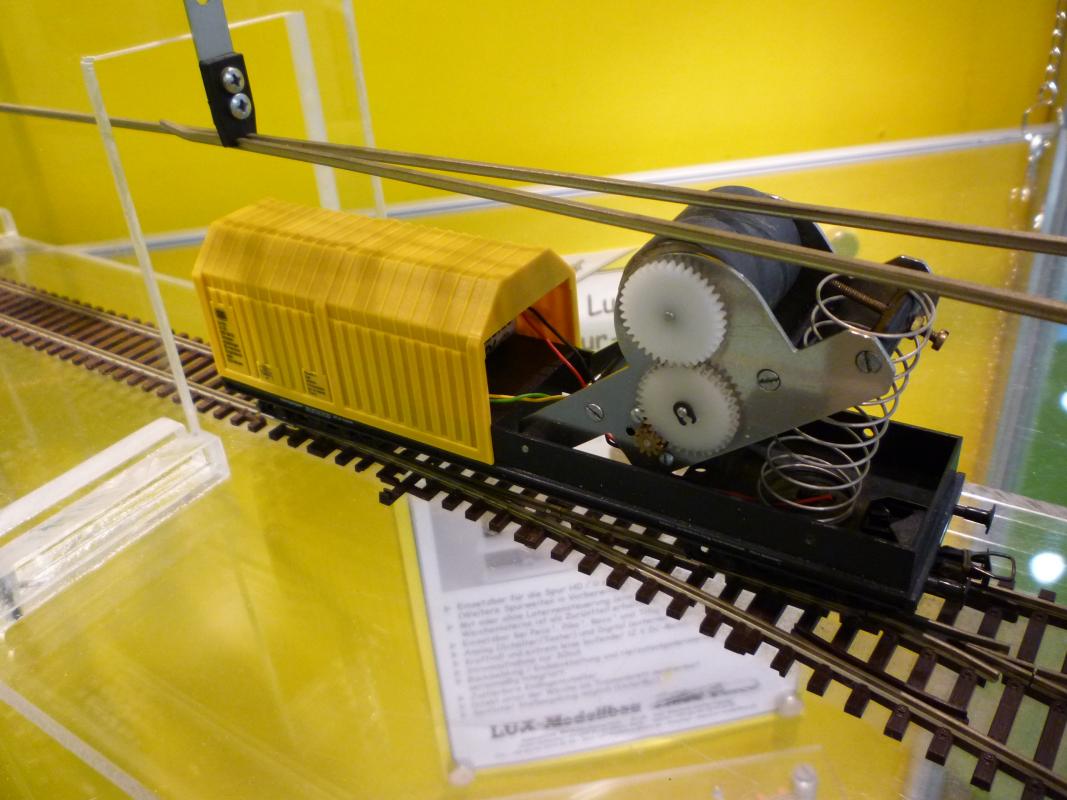

Die überwiegend weichen Poliermaterialien legen sich auch geringfügig um den Schienenkopf und reinigen somit die äußerst kritische Innenseite des Profilkopfes und die Spitzen vom Mittelleiter. Zur Oberleitungsreinigung wird der Antriebsblock um 180° gedreht und mit der beiliegenden Druckfeder am Fahrdraht federnd justiert. Verwenden Sie dafür die Oberleitungspolierronde (Art.-Nr. 9048). Zur Reinigung der Gleis- und Oberleitungsanlagen stehen unterschiedliche Materialien zur Verfügung. Serienmäßig wird unser Schienen- und Oberleitungsschleifwagen mit einer Polierronde (Art.-Nr. 9046) ausgerüstet.

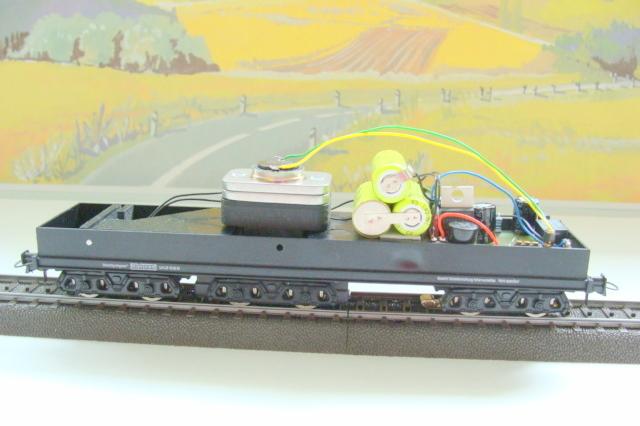

Um sich z.B. das Umbauen des Schleifwerks für die Anwendung mit unterschiedlichen Reinigungsmaterialien zu ersparen, bieten wir das Schleifwerk aus dem H0- Schienen- und Oberleitungsschleifwagen auch einzeln mit entsprechenden Reinigungsmaterialien an. Als Zurüstsatz für alle H0-Schienenschleifwagen ist ein Fe2 H0-Schrottsammler (Art.-Nr. 9028) zur Aufnahme eisenhaltiger Ablagerungen (Nägel, Schrauben, Späne) im gesamten Gleisbereich erhältlich. (Achtung! Bei Reedkontakten nur eingeschränkt einsetzbar). Ebenso bieten wir für zur Ergänzung für den H0-Schienenschleifwagen unseren MLR-1 -Einsatz ein spezieller Mittelleiterreinigung, dieser kann im Austausch für das Schleifwerk eingesetzt werden.
Das Fahrzeug wurde unter Berücksichtigung der Normen Europäischer Modellbahnen konstruiert und ist patentrechtlich geschützt. Die integrierte Steuerelektronik ermöglicht einen Fahrbetrieb auch bei Halbwellen- und Impulsbreitensteuerungen.
Technische Daten:
- Spannungsversorgung 0-24 Volt AC/DC
- Stromaufnahme ca. 400 mA
- max. Motorspannung 5 Volt DC
- Kupplungsaufnahme nach NEM 362
- Gewicht ca. 400 Gramm
- Höhe über Schienen Oberkante 54 mm
- Länge über Puffer 185 mm
- Breite 39 mm
- Fahrzeuge für 2L=Gleichstrom können auf Wunsch mit RP25 Radsätzen ausgestattet werden.
